Cửa cuốn khe thoáng C70

Cửa cuốn khe thoáng Austdoor C70 (dòng Combo C70) là dòng cửa cuốn nhôm cao cấp nổi bật với lỗ thoáng lớn gấp 4 lần cửa thông thường, thiết kế nghệ thuật phối 2 màu Vàng kem (#02) & Cà phê (#03). Thân cửa đúc từ hợp kim nhôm AL6063-T5 độ dày 1.1 – 2.3mm, tích hợp gioăng giảm chấn triệt tiêu 90% tiếng ồn và công nghệ chống sao chép mã ARC an toàn tuyệt đối. Sản phẩm phù hợp nhất cho các công trình nhà phố, biệt thự và gara ô tô mặt tiền rộng từ 2.5m đến 7.0m.

VIDEO THỰC TẾ CỬA CUỐN C70 SAU HOÀN THIỆN

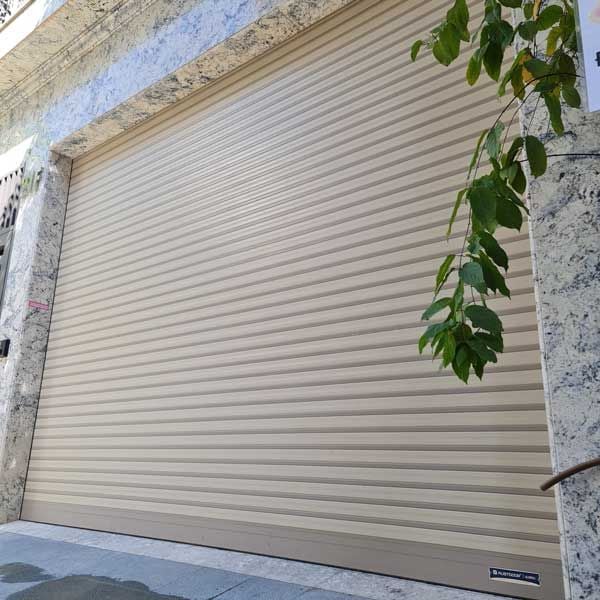

BÀN GIAO CỬA CUỐN AUSTDOOR C70 HOÀN THIỆN TẠI CÔNG TRÌNH - NOVADOOR

Màu sắc thực tế: Khi lắp đặt thực tế dưới ánh sáng tự nhiên, sự kết hợp giữa gam màu Vàng kem (#02) ấm áp và Cà phê (#03) trầm lịch lãm tạo nên vẻ sang trọng, khác biệt hoàn toàn so với các dòng cửa đơn sắc phẳng trên catalogue.

Độ lấy sáng & Đón gió: Ở chế độ mở khe thoáng, các ô thoáng đục lỗ chữ nhật vát góc đón ánh sáng tự nhiên vào toàn bộ không gian tầng 1 mà vẫn đảm bảo tính riêng tư, không lo bị nhòm ngó từ bên ngoài.

Mức độ êm khi vận hành: Nhờ hệ thống gioăng giảm chấn, khi cửa đóng xuống sẽ giảm thiểu tiếng ồn do nan cửa gây ra.

Chế độ an toàn: Trong video, khi chạm nhẹ vào vật cản bên dưới, cửa ngay lập tức dừng lại hoặc đào chiều ngược đi lên, đảm bảo an toàn tuyệt đối cho trẻ nhỏ và phương tiện.

VIDEO LẮP ĐẶT THỰC TẾ

VIDEO QUY TRÌNH THI CÔNG LẮP ĐẶT CỬA CUỐN AUSTDOOR C70 - NOVADOOR

7 Bước Thi Công Chuẩn Kỹ Thuật Đã Được Thực Hiện Trong Video:

Bước 1 - Khảo sát & Đo đạc ô chờ: Đo độ vuông góc của ô tường, kiểm tra độ phẳng đầm đà gia cố trước khi bắt ray.

Bước 2 - Cẩu & Gia cố khung kỹ thuật: Bắt chặt khung mạ kẽm lên đà bê tông, căn chỉnh trục cuốn nằm ngang tuyệt đối để motor không bị lệch tải.

Bước 3 - Lắp motor AH/AK & Cài hành trình: Lắp đặt bộ tời, đấu nối hộp điều khiển tích hợp công nghệ chống sao chép mã ARC.

Bước 4 - Sang nan & Căn chỉnh Puly: Xỏ nan nhẹ nhàng vào ray, căn gioăng cao su giảm chấn ôm sát lòng ray.

Bước 5 - Lắp đặt hệ ray U85iNS/U105NS: Định vị ray thẳng đứng tuyệt đối bằng máy cân bằng Laser.

Bước 6 - Tích hợp hệ thống an toàn: Lắp rơ-le cảm biến đảo chiều, còi báo động cạy cửa và cắm bộ lưu điện (UPS).

Bước 7 - Test chạy thử & Bàn giao: Vận hành liên tục 3–5 chu kỳ.

THÔNG SỐ KỸ THUẬT CHI TIẾT CỬA CUỐN C70

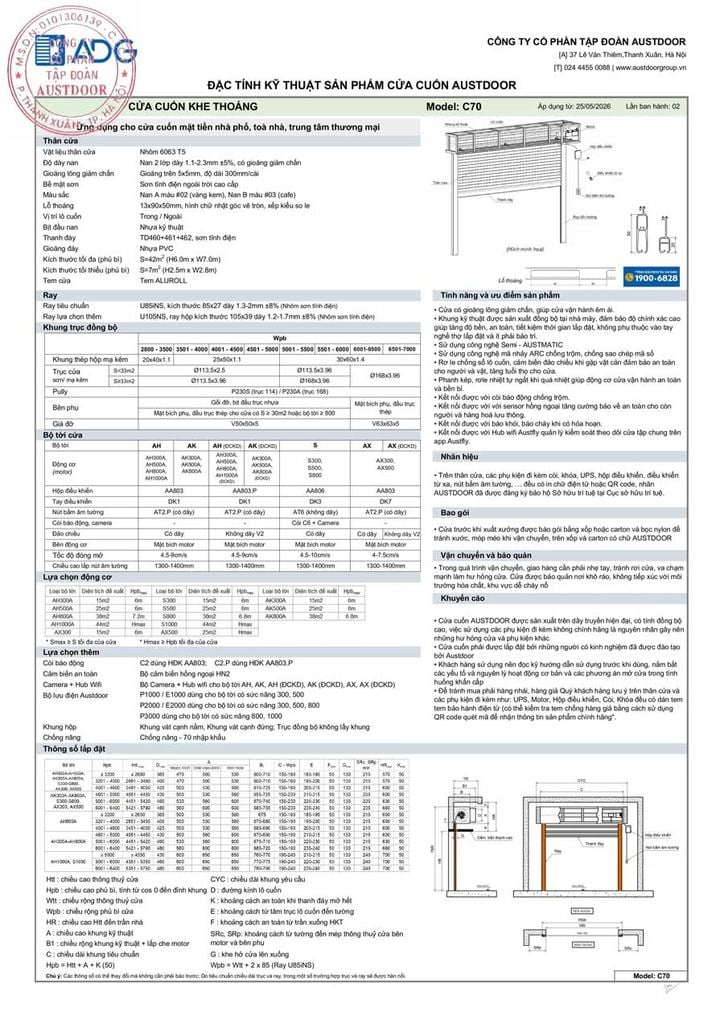

Thông số kỹ thuật chi tiết cửa cuốn Austdoor C70

• Các thông số có thể thay đổi mà không cần báo trước; thông số độ dày và trọng lượng của nan là giá trị trung bình +- 5% sai số do công nghệ đùn ép nhôm.
• Khi khách hàng có yêu cầu đặt "Cửa, Khung ngoài tiêu chuẩn kích thước quy định" thì phải có xác nhận của phòng QLĐH thuộc Austdoor và phải chịu các chi phí phát sinh liên quan
• Do tiêu chuẩn chiều dài trục và ray, trong mộ số trường hợp trục và ray sẽ được hàn nối nhưng vẫn đảm bảo yêu cầu kỹ thuật và điều kiện Bảo hành của nhà sản xuất.
• Vật tư đồng bộ bộ tời và lựa chọn thêm tham khảo bảng thông báo bộ tời

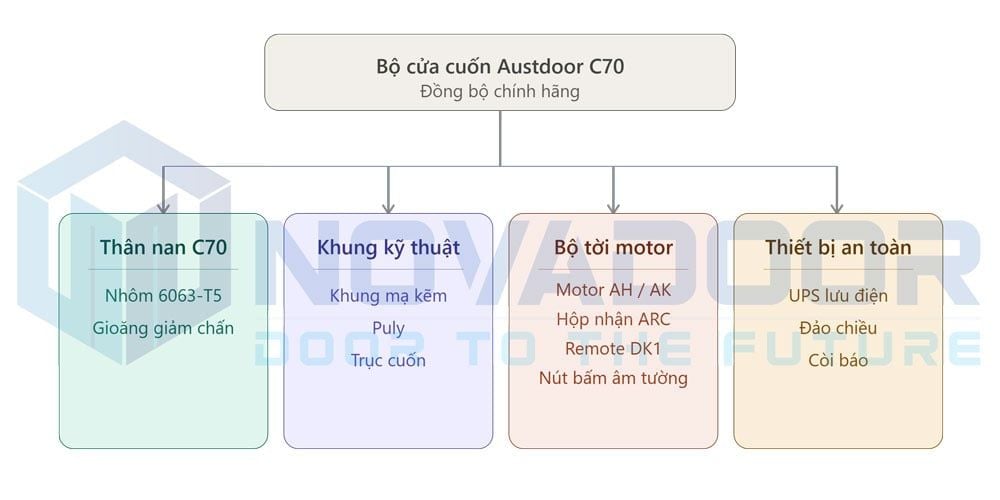

Cấu tạo cửa cuốn C70

Bộ cửa cuốn Austdoor C70 không bán lẻ từng chi tiết rời mà được sản xuất đồng bộ 100% tại nhà máy:

• Thân nan cửa C70: Dạng nan kép có vách gia cường trung tâm giúp chống chịu lực va đập gió bão. Trên mỗi nan cửa đều tích hợp gioăng đệm giảm chấn.

• Khung kỹ thuật mạ kẽm: Hàn sẵn trục, Puly và mặt bích định vị tại nhà máy, giúp việc lắp đặt tại công trình chuẩn xác, không bị phụ thuộc hoàn toàn vào tay nghề thợ.

• Bộ tời (Motor) nhập khẩu/chính hãng: Sử dụng dòng motor AH (nhập khẩu Đài Loan) hoặc AK (lắp ráp đồng bộ) với lõi đồng bền bỉ.

• Hệ thống điều khiển & An toàn: Hộp điều khiển tích hợp công nghệ ARC tự động đổi mã sau mỗi lần bấm, rơ-le tự dừng/đảo chiều không dây.

Độ dày cửa cuốn khe thoáng C70 là bao nhiêu?

   Cửa cuốn Austdoor C70 là dòng cửa cuốn nan nhôm khe thoáng cao cấp được cung cấp bởi Novadoor.vn. Nan cửa được cấu thành từ 2 bản nan có kích thước khác nhau lồng với nhau tạo thành 1 bộ nan cửa đầy đủ:

• Nan A là nan lớn phía dưới có màu vàng kem (#02) và có chiều cao nan H=70mm. Đỉnh nan A ngắn và không có khe thoáng, phần đỉnh nan này sẽ nằm gọn trong lòng của nan B. Phần đỉnh nan A có cài gioăng nỉ giảm chấn, giúp cửa đi xuống được êm hơn, giảm thiếu tiếng ồn do nan gây ra. Nan A này có cấu tạo nan nhôm 2 lớp, ở giữa có gân tăng cứng và 1 lỗ để bắt vít liên kết bọ nhựa.

• Nan B có kích thước nhỏ hơn, chiều cao hữu dụng H=20mm và có màu cafe. Phần đỉnh nan có lỗ thoáng với kích thước lớn 13x90 (mm), kích thước này lớn hơn gấp 4 lần so với các loại cửa cuốn thông thường khác. Thân nan B cũng là bản nan 2 lớp và có 1 gân tăng cứng. Đỉnh móc nan có rãnh để cài gioăng nỉ giảm chấn khi cửa đi xuống.

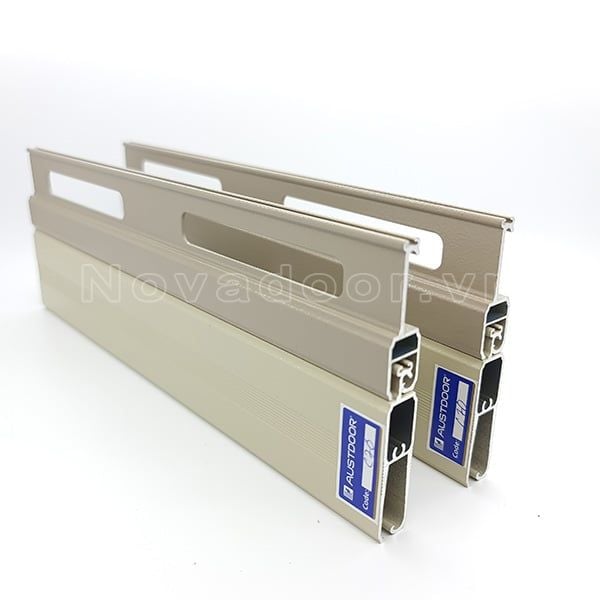

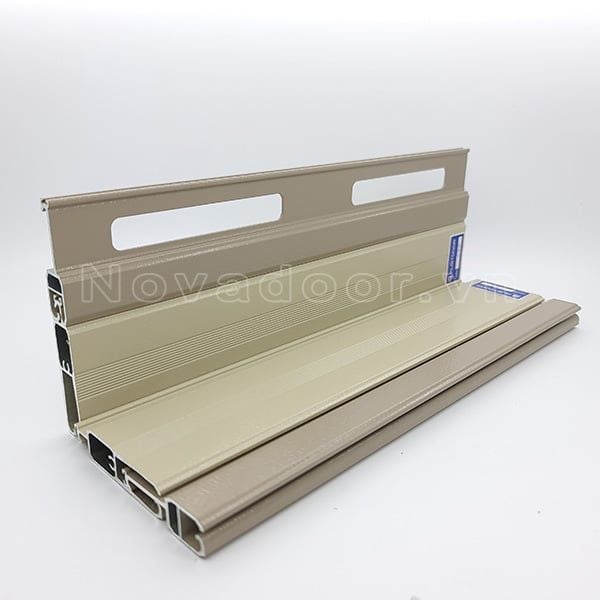

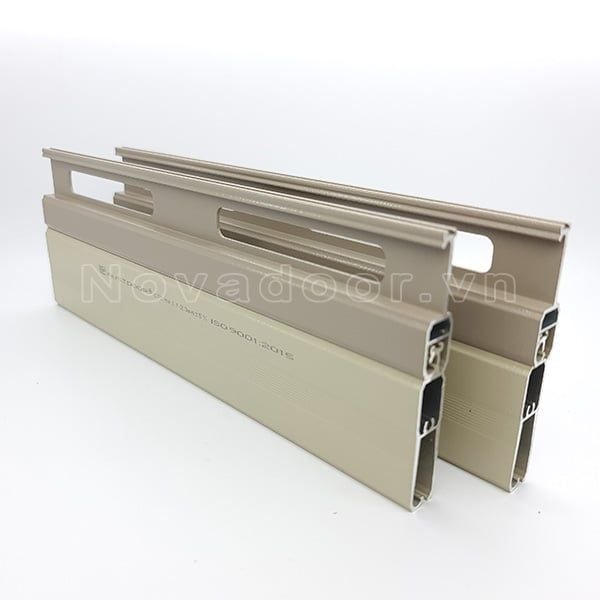

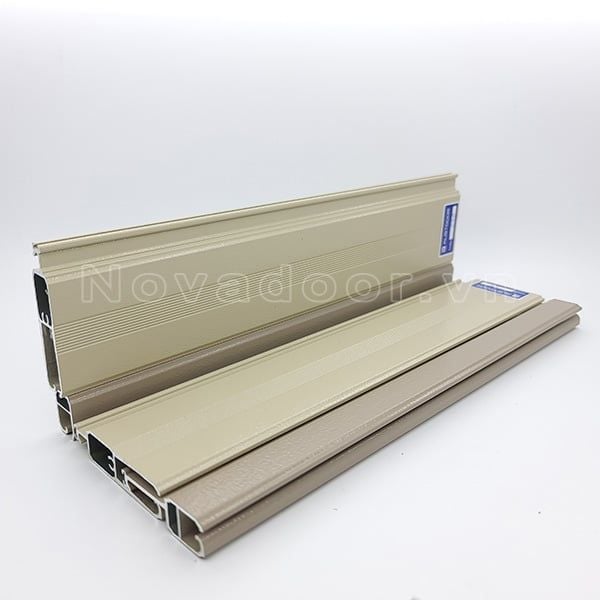

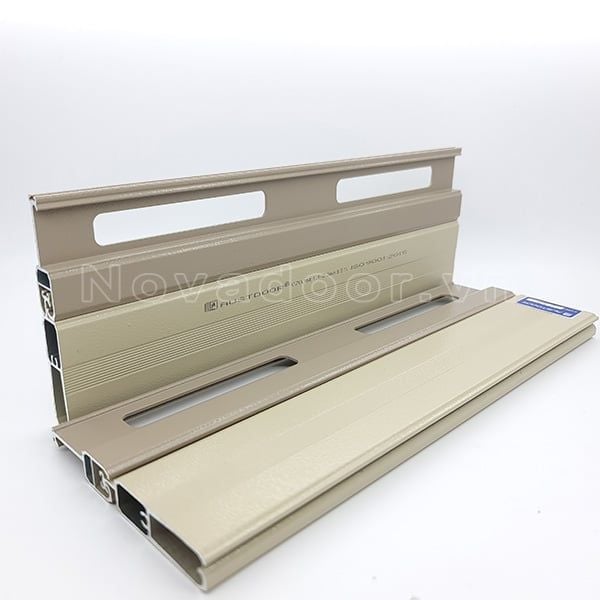

  Mẫu nan cửa cuốn Austdoor C70

Ưu điểm cửa cuốn Austdoor C70

Khe siêu thoáng – Đón sáng vượt trội: Với ô thoáng kích thước lớn gấp 4 lần nan thông thường, C70 biến không gian tầng 1 thành nơi luôn tràn ngập ánh sáng tự nhiên và luồng khí đối lưu tươi mới.

Vận hành siêu êm triệt tiêu 90% tiếng ồn: Gioăng giảm chấn triệt tiêu tối đa tiếng kêu khi các nan cửa xếp vào nhau.

An toàn bảo vệ 3 lớp:

• Chống phá mã: Công nghệ ARC sinh ra hàng tỷ mã ngẫu nhiên, vô hiệu hóa hoàn toàn các thiết bị dò/sao chép tần số remote.

• Chống kẹp: Tự động đảo chiều khi chạm vào vật cản.

• Chống cạy: Tích hợp còi báo động vang lên khi có kẻ gian cố tình nâng cửa lên.

Thẩm mỹ sang trọng: Bề mặt phủ sơn tĩnh điện Tiger (Áo) chống bám bụi, giữ độ mới bền bỉ trên 10 năm.

Nhược điềm & những lưu ý khi lắp đặt cửa cuốn C70

Bên cạnh những ưu điểm vượt trội, Novadoor luôn minh bạch với khách hàng về một số hạn chế của C70:

• Màu sắc cố định: Mặc định cửa được phối màu Vàng kem (#02) + Cà phê (#03). Nếu quý khách muốn sơn màu đơn sắc khác (như ghi xám hoặc trắng) cần đặt hàng riêng với khối lượng lớn.

• Chi phí đầu tư ban đầu cao: So với các mã nan phổ thông (như S52i hay A60), C70 có mức giá nhỉnh hơn 20–30%.

• Đòi hỏi khoảng không gian lô cuốn đủ rộng: Do bản nan lớn H=70mm, lô cuốn của C70 cần khoảng trống lớn phía trên trần để giấu lô cuốn đẹp mắt.

Công trình nào phù hợp sử dụng cửa Austdoor C70

✔️ Rất Phù Hợp Cho:

• Chủ nhà phố, biệt thự cao cấp: Cần không gian tầng 1 sang trọng, vừa thoáng đãng vừa đảm bảo an ninh tuyệt đối.

• Gara ô tô gia đình: Cần khe thoáng lớn để thoát mùi xăng dầu, khí thải ô tô ra ngoài nhanh chóng.

• Công trình mặt tiền rộng: Cửa bản nan rộng dày dặn giúp tổng thể mặt tiền vững chãi, không bị võng nan.

❌ Không Phù Hợp Cho:

• Kiot, nhà kho, xưởng sản xuất: Nên ưu tiên dùng cửa cuốn tấm liền (Doortech/Flexo) để tiết kiệm chi phí.

• Cửa diện tích quá nhỏ: Chi phí khung kỹ thuật và motor đồng bộ chia ra trên mỗi m² sẽ bị đẩy lên rất cao.

• Gia chủ có ngân sách hạn hẹp: Nên tham khảo phân khúc trung cấp như Austdoor S52i hoặc A60.

So sánh 1 số dòng cửa cuốn thông dụng C70; S6 và E50i

Để giúp quý khách dễ dàng đưa ra quyết định, Novadoor lập bảng so sánh 3 dòng nan nhôm khe thoáng hot nhất của Austdoor:

Cách tính báo giá cửa cuốn C70 nan nhôm

Sau khi đã thực hiện đầy đủ các bước như sau:

• Bước 1: Xác định vị trí lắp đặt cửa cuốn

• Bước 2: Xác định diện tích cửa cuốn

• Bước 3: Lựa chọn motor cửa cuốn

• Bước 4: lựa chọn chủng loại và giá lưu điện cửa cuốn (nếu cần)

• Bước 5: Xác định việc đóng hộp kỹ thuật bảo vệ cửa cuốn

Giá bộ cửa cuốn C70 = Tổng tiền giá nan cửa + Tiền motor + Tiền lưu điện + Tiền hộp kỹ thuật + Phụ kiện chọn thêm

 Ví dụ:  Báo giá bộ cửa cuốn nan nhôm C70 Austdoor có chiều rộng lọt sáng Wtt = 4,03m; Chiều cao lọt sáng Htt=5m. Bộ cửa lắp đặt kiểu lô cuốn ngoài, motor bên trái.

• Bước 1: Vị trí lắp đặt cửa cuốn là lô cuốn ngoài, motor bên trái
• Bước 2: xác định diện tích cửa cuốn.

                      - Wtt = 4,03m; cửa sự dụng ray U85iNS. Wpb = Wtt + 0,17 = 4,03 + 0,17 = 4,2m

                      - Htt = 5m; Hpb = Htt +0,5m (tối thiểu) = 5 + 0,5 = 5,5 m

Diện tích bộ cửa cuốn Spb = Wpb x Hpb = 4,2 x 5,5 = 23,1 m2

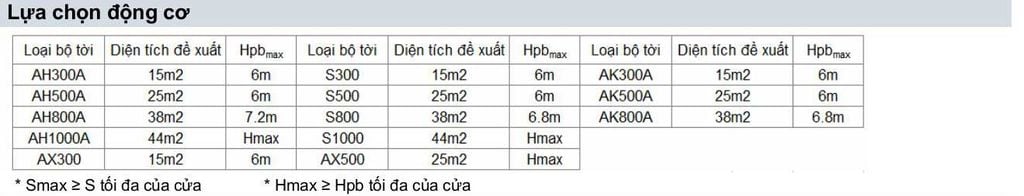

• Bước 3: Lựa chọn motor. Dựa vào kích thước Wpb =4,2m và Hpb = 5,5m và bảng thông số lựa chọn motor cửa cuốn C70 ta sẽ sử dụng dòng motor AH/Ak/S500.
• Bước 4: Lựa chọn lưu điện. Với motor AH500 ta sử dụng lưu điện P1000 (hoặc có thể sử dụng P2000)
• Bước 5. Kích thước hộp kỹ thuật tạm tính 15m2.

Giá bộ cửa cuốn C70 = 23,1 x 2.718.000 + 8.414.000 + 3.770.000 + 15 x 550.000 = 83.219.800

Trong đó:

• 2.718.000: là đơn giá cửa cuốn siêu thoáng C70
• 8.414.000: là đơn giá motor AH500
• 3.770.000: là đơn giá bộ lưu điện P1000
• 550.000: là đơn giá hộp kỹ thuật. Hộp kỹ thuật có khung xương là hộp 20x20x1.4 và tấm alcoreset 3mm

   Chú ý: Giá trên chỉ là giá tham khảo, không phải giá bán

Cam kết từ Novadoor: Báo giá trọn gói đã bao gồm chi phí vận chuyển và công thi công lắp đặt hoàn thiện tại công trình. Không phát sinh chi phí phụ ngoài hợp đồng.

Những lưu ý khi lựa chọn phụ kiện cho cửa cuốn C70

Dựa trên kinh nghiệm thi công cửa cuốn Austdoor C70, đội ngũ kỹ thuật Novadoor đưa ra những khuyến nghị:

Kinh nghiệm chọn Hệ Ray:

• Nếu chiều rộng cửa Wpb < 4m: Có thể chọn ray U85iNS.

• Nếu chiều rộng cửa Wpb > 4m: nên chuyển sang ray U105NS. Bản ray rộng giúp nan cửa gài sâu vào lòng ray, chống xô vặn hay bật nan khi gặp gió bão lớn.

Kinh nghiệm chọn Motor cho cửa cuốn:

Việc lựa chọn chủng loại motor cửa cuốn, tải trọng motor, chất lượng motor ... ảnh hưởng lớn tới giá motor cửa cuốn. Dựa vào bảng tiêu chuẩn đồng bộ, toàn bộ các sản phẩm Austdoor nói chung và cửa cuốn siêu thoáng C70 nói riêng đều được quy định sử dụng 03 thương hiệu motor chủ yếu sau đây:

• Motor AH là dòng động cơ cửa cuốn nhập khẩu Đài Loan. Được đặt hàng và sản xuất theo tiêu chuẩn riêng của Austdoor với những thiết kế đặc biệt. Thời gian bảo hành lên tới 5 năm

• Motor AK là dòng motor cửa cuốn lắp ráp trong nước. Sản phẩm được bảo hành 2 năm

• Motor dòng AX đây là dòng motor cửa cuốn mới ra mắt của Austdoor, đây là dòng motor cửa cuốn thương hiệu Nhật và được lắp ráp tại Việt Nam

Đối với cửa cuốn C70, motor tối đa sử dụng là dòng motor có tải trọng 1000kg (sức nâng) và nhỏ nhất là dòng motor S với tải trọng nâng là 200kg

Ví dụ: Cách lựa chọn motor cửa cuốn khe thoáng C70 với bộ cửa có chiều cao phủ bì Hpb= 4,6m; chiều rộng phủ bì Wpb=5,2m. Dựa vào bảng thông số kỹ thuật lựa chọn motor dành cho cửa cuốn C70 ta sẽ đối chiếu hàng thứ 6 và cột 5 ta sẽ lựa chọn được bộ tời cho bộ cửa cuốn C70 này là AH/AK/S800 (bộ tời 800kg)

Lời khuyên về Bộ lưu điện (UPS): Khách hàng không nên cắt giảm chi phí UPS. Bộ lưu điện Austdoor P1000/P2000 giúp cửa tự động đóng mở bình thường khi mất điện đột ngột, tránh kịch bản phải trèo lên kéo xích tay phức tạp.

Lưu ý khi lựa chọn và lắp đặt cửa cuốn C70

• Chọn Motor thiếu tải: Dùng motor 300kg cho cửa 18m2 làm motor quá tải, nhanh cháy cuộn dây  - Cách tránh: Luôn tính dư tải trọng 25%.

• Ray lắp lệch đứng: Thợ dùng nivo nước cũ cân sai, ray bị nghiêng - Cách tránh: Yêu cầu đơn vị thi công dùng máy cân bằng Laser định vị ray.

• Mua phải hàng nan nhái trôi nổi: Một số cơ sở chào giá siêu rẻ nhưng dùng nan gia công không có logo Austdoor in nổi - Cách tránh: Bắt buộc kiểm tra tem điện tử SMS bảo hành.

• Bỏ qua khung kỹ thuật đồng bộ: Tự hàn trục cơ sở tại công trình thay vì dùng khung nhà máy - Cách tránh: Chỉ nhận bàn giao khi có khung kỹ thuật mạ kẽm chính hãng Austdoor.

• Căn chỉnh hành trình motor sai: Khiến cửa đóng lên hoặc xuống không đúng vị trí mong muốn -  Cách tránh: chỉnh lại công tắc hành trình khi nghiệm thu.✅

Những điểm cần lưu ý khi nghiệm thu cửa cuốn khe thoáng C70

Quý chủ nhà hãy cầm checklist này để kiểm tra cùng kỹ thuật Novadoor sau khi hoàn thiện:

1. Kiểm tra tiếng ồn: Cửa vận hành lên/xuống êm ái, không có tiếng rít va đập kim loại.

2. Kiểm tra tính năng tự dừng/đảo chiều: Đặt thử một hộp xốp dưới sàn, cho cửa đi xuống chạm vào xem cửa có tự động đảo chiều đi lên hoặc tự dừng không.

3. Kiểm tra Mã nhảy ARC: Bấm thử 2 tay remote DK1  xem độ nhạy tín hiệu.

4. Kiểm tra độ phẳng khe thoáng: Khi nâng cửa ở mức khe thoáng, các ô thoáng đục lỗ mở đều thẳng hàng.

5. Kiểm tra hệ ray: Kiểm tra độ phẳng và  độ thẳng của ray. Gioăng chống ma sát trong lòng ray ôm sát nan cửa, không bị lệch rãnh.

6. Test Bộ lưu điện UPS: Rút phích cắm điện nguồn 220V, bấm remote xem cửa có chạy bằng điện UPS không.

7. Test xích kéo cơ: Thử kéo xích tay trên motor xem có nâng cửa lên nhẹ nhàng không (phòng khi UPS hết điện).

8. Cào tem SMS bảo hành: Cào nhẹ lớp phủ bạc trên tem dán ở thân nan và motor, gửi tin nhắn SMS kiểm tra thời hạn bảo hành chính hãng.

Những câu hỏi thường gặp về cửa cuốn C70

Q1: Cửa cuốn Austdoor C70 giá hoàn thiện trọn gói bao nhiêu 1m2

Trả lời: Đơn giá hoàn thiện trọn gói (bao gồm nan C70, khung ray, motor đồng bộ và chi phí lắp đặt) thường dao động từ 3.400.000 – 4.100.000 VNĐ/m² tùy thuộc vào diện tích cửa và loại motor quý khách lựa chọn và từng tùy thời điểm trong năm. Để biết được giá hoàn thiện trọn bộ tại thời điểm quý khách lắp đặt, quý khách có thể liên hệ số holine: 0865 088 865 hoặc để lại thông tin Liên hệ

Q2: Thời gian từ lúc đặt hàng đến khi lắp đặt hoàn thiện C70 là bao lâu?

Trả lời: Thời gian sản xuất và đóng gói đồng bộ tại nhà máy Austdoor mất từ 3 – 5 ngày làm việc. Thời gian thợ Novadoor thi công lắp đặt trực tiếp tại công trình mất khoảng 4 – 6 tiếng.

Q3: Cửa C70 khác gì so với cửa cuốn Austdoor S6?

Trả lời: C70 có nan dày hơn (chỗ dày nhất tới  2.3mm so với 1.25mm của S6), lỗ thoáng lớn gấp 4 lần và thiết kế phối 2 màu Vàng kem + Cà phê nghệ thuật. Trong khi S6 là dòng nan đơn màu #05 (ghi sáng), #25P (ghi xám)

Q4: Nên chọn Motor AH hay AK cho cửa C70?

Trả lời: Novadoor luôn khuyên dùng Motor AH (nhập khẩu Đài Loan). Dòng AH có thời gian bảo hành chính hãng lên tới 5 năm (so với 2 năm của dòng AK).

Q5: Bề mặt sơn nan cửa C70 có bị phai màu theo thời gian không?

Trả lời: Nan C70 sử dụng công nghệ sơn tĩnh điện cao cấp của tập đoàn Tiger Drylac (Áo), chống bám bụi và chống ăn mòn, được bảo hành màu sơn 5 năm.

Q6: Cửa C70 có kết nối điều khiển mở qua Smartphone được không?

Trả lời: Có. Quý khách chỉ cần tích hợp thêm bộ hộp điều khiển thông minh Austdoor Hub, cho phép đóng/mở cửa, kiểm tra trạng thái cửa đóng hay mở từ xa qua điện thoại ở bất kỳ đâu có Internet.

Q7: Tại sao cửa C70 bắt buộc phải dùng Khung kỹ thuật mạ kẽm?

Trả lời: Khung kỹ thuật được căn chỉnh độ vuông, lắp sẵn puly và trục quay bằng máy chuyên dụng tại nhà máy. Việc này triệt tiêu hoàn toàn sai lệch cơ học, giúp cửa vận hành tròn vòng quay, tăng tuổi thọ bộ tời gấp 2 lần.

Mua cửa cuốn Austdoor C70 chính hãng ở đâu

Bàn giao một bộ cửa cuốn Austdoor C70 chuẩn kỹ thuật không chỉ dừng lại ở việc bán vật tư, mà là nghệ thuật căn chỉnh đồng bộ để cửa vận hành êm ái, bền bỉ suốt 10–15 năm.

Nếu quý khách đang hoàn thiện nhà phố, biệt thự hay gara ô tô và cần một giải pháp cửa cuốn khe thoáng sang trọng, an toàn tuyệt đối, hãy liên hệ ngay với đội ngũ kỹ thuật của Novadoor. Chúng tôi sẵn sàng mang mẫu nan thực tế, khảo sát ô chờ và lập dự toán chi tiết hoàn toàn miễn phí tại công trình.
